该矿车无线充电器是一款基于电磁感应技术，可以为 50V 直流用电设备非接触式充供电，用电设备可以是使用锂电池、铅酸电池的电器装置等。供电过程 中矿车与电源之间无需导线连接，无需人为干预，装置可自动完成认证、充电启动、充电停止，提高了矿车充电的安全性与便捷性。
该矿车无线充电器输入 AC 380V、50Hz 的三相电，额定输出功率可达3.6KW。除去电磁耦合部分，系统能量变换整体效率大于 85%。额定充电电压为 [40Vdc,60Vdc]，额定充电电流为 60A。
该矿车无线充电器由发射控制器、发射线圈、接收控制器、接收线圈四个部分组成。

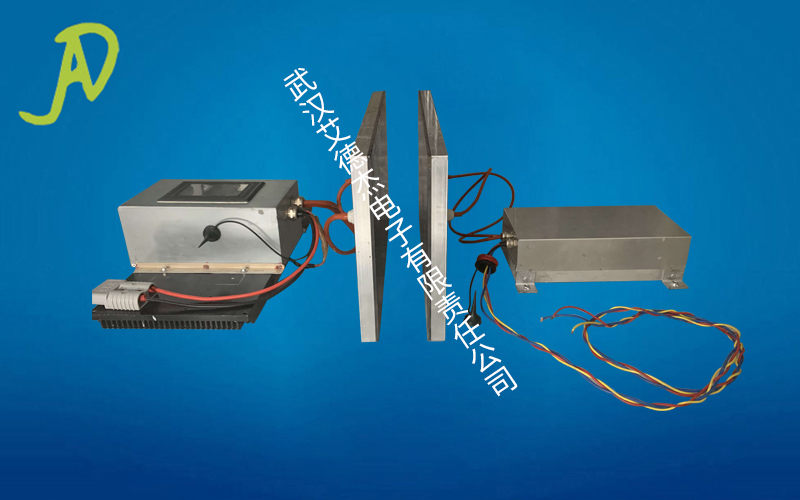

图1. 矿车无线充电器产品示意图
2.1 发射控制器
发射控制器使用冷轧板喷涂外壳 ，输入 AC 380V 给发射控制器供电 ，发射机箱外置 LED 指示灯 ，输出线束 2 根 ，通过OT端子与发射线圈连接。
图2. 发射控制器尺寸及接口说明
图 3. 发射控制器外形图
2.2 发射线圈
发射线圈外壳采用高强度、高耐温塑制材料 ，防水式结构设计 ，输入线 2 根 ， 通过OT端子与发射机箱连接 。 有标识的一面为耦合区域 。 线圈外形尺寸为 300mm*500mm*21.48mm。 图4所示的面为耦合面。
图 4. 发射线圈外形图
2.3 接收控制器
接收控制器机箱使用铁质外壳 ，输入线束 2 根 ，与接收线圈连接。输出线束 2 根接用户电池或者用电设备 ，红色为正极 ，黑为负极。
图 5. 接收控制器尺寸及接口说明
图 6. 接收控制器外形图
2.4 接收线圈
接收线圈外壳采用高强度、高耐温塑制材料 ，防水式结构设计 ，输出线 2 根 ， 通过供电航插与接收机箱连接 ，不区分顺序可任意连接。有标识的一面为耦合区域。线 圈外形尺寸为 300mm*500mm*18.55mm。 图7所示的面为耦合面。
图 7. 接收线圈外形图
|
技术指标 |
参数 |
|
输出功率 |
3.6KW |
|
输入电压 |
AC 380V 三相 |
|
输入频率 |
50Hz |
|
额定输出电压 |
40-60V |
|
额定输出电流 |
60A |
|
稳流精度 |
± 3% |
|
垂直传输距离 |
50mm~70mm |
|
X 方向偏移 |
50mm Max. |
|
负载类型 |
铅酸/锂电池 |
|
电池容量 |
/ |
|
充电效率 |
85% (三相输入到直流输出) |
|
发射线圈尺寸 |
300 *500 *21.48mm |
|
发射控制器尺寸 |
360*291*82.5mm |
|
发射总成重量 |
＜10kg |
|
接收线圈尺寸 |
300 *500 *18.55mm |
|
接收控制器尺寸 |
230*219*51.2mm |
|
接收总成重量 |
＜10kg |
|
隔磁保护 |
有 |
|
通讯方式和频率 |
无线传输/2.4GHz |
|
通信协议 |
/ |
|
充电方式 |
非接触式充电 |
|
防尘等级 |
IP65 |
|
运行环境温度 |
-15℃ - +45℃ |
|
特殊要求 |
有状态显示和故障提示 |
