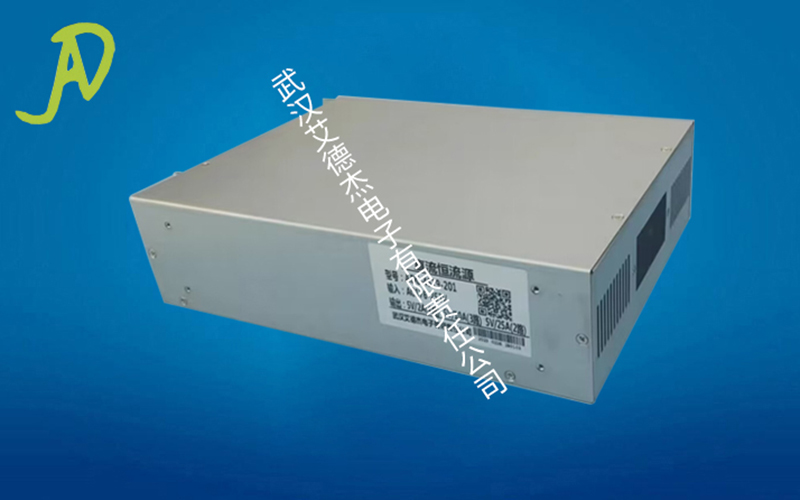

程控电源定制Industrial Power Custom
性能指标 环境条件
|
序号 |
项 目 |
技术指标 |
备 注 |
|
1 |
工作温度 |
-10℃ ～ +45℃ |
常温时满载工作 |
|
2 |
储存温度 |
-40℃ ～ +75℃ |
|
|
3 |
相对温度 |
≤95%盐雾、油雾和霉菌 |
|
|
4 |
散热方式 |
风冷 |
|
|
5 |
大气压力 |
86kPa ～ 106kPa |
|
电气特性
|
1． 输入特性 |
||||||
|
序号 |
项 目 |
技术要求 |
单位 |
备 注 |
||
|
1 |
输入电压范围 |
AC176V-AC253V |
VAC |
|
||
|
2 |
最大输入电流 |
＜20 |
A |
启动工作的最大电流 |
||
|
3 |
输入功率因数 |
≥0.95 |
|
|
||
|
4 |
效率 |
≥80% |
|
额定输入电压，输出满载（常温下） |
||
|
5 |
输出最高电压 |
5（4路） |
5（3路） |
5（2路） |
VDC |
通过RS485接口调节设定输出恒流值。最大输出电压值波动±6% 超过额定电流工作时间30秒 |
|
6 |
输出恒流值 |
0.2-2(2.5) |
1-10(12) |
2.5-25(32) |
A |
|
|
7 |
恒流精度 |
1% |
1% |
1% |
|
|
|
8 |
负载调整率 |
1% |
1% |
1% |
|
|
|
9 |
输出电流纹波 |
≦2% |
≦2% |
≦2% |
|
输出额定电流，输出满载，20MHz带宽，负载端并104/47UF电容 |
|
10 |
电流输出过冲 |
≦6% |
≦6% |
≦6% |
|
输出额定电流，输出满载 |
|
11 |
过热保护 |
85±5 |
℃ |
过热、过流保护，其中过热保护后，温度降到60±5℃时，自动恢复输出 |
||
|
12 |
其他 |
|
||||
|
13 |
电源体积 |
245*215*75（mm） |
||||
安规特性
|
序号 |
项 目 |
技术要求 |
备 注 |
|
|
1 |
抗电强度 |
输入对输出 |
1500Vac/10mA /1min |
无击穿、无飞弧现象 漏电电流≤10mA |
|
输入对外壳 |
1500Vac/10mA /1min |
|||
|
输出对外壳 |
500Vdc/10mA /1min |
|||
J100 输入端子，输入额定电压AC220V， 此端子为拔插式组合端子从左到右依次为FG N L
J105 电源开关机端子 短接时关闭所有输出，此时通讯无效。
SIP2 RS48S通讯接口 通过通讯可实现每路输出的开关机控制以及设置每路输出电流大小。
BM1 拨码端子
J14 4路2A恒流源输出端子 ，此端子为拔插式组合端子，从左到右依次为4路输出的
负 正 负 正 负 正 负 正
J15 3路10A恒流源输出端子 ，此端子为拔插式组合端子，从左到右依次为3路输出的
正 负 正 负 正 负
J11 2路25A恒流源输出端子, 此端子为拔插式组合端子， 从左到右依次为2路输出的
正 负 正 负
注：1）AC220V输入有两种方式，一种为通过输入端子输入。另一种为通过标准AC220V电源座输入， 默认为通过电源座输入。
电源前面板安装的AC220V输入座，外形如下图：
电源有两种安装方式，方式一：平安装安装尺寸如下图：
方式二： 侧安装。安装尺寸如下：
注： 两种安装方式的安装孔都为M3
