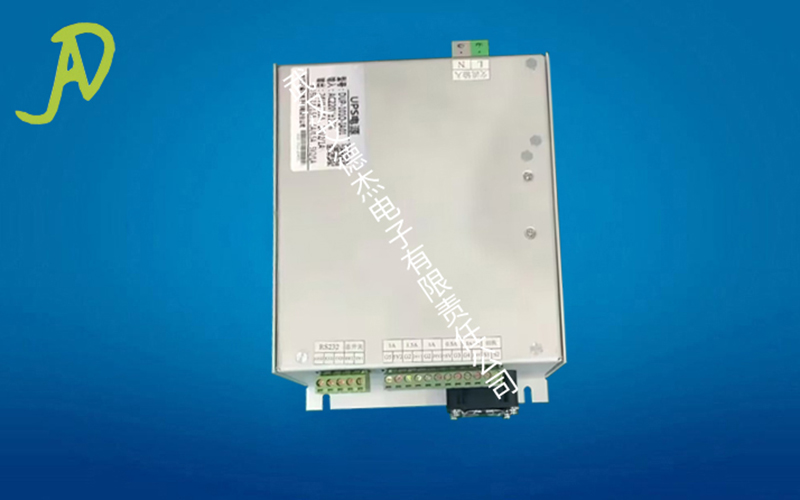

一、 环境条件
|
序 号 |
项 目 |
技术指标 |
备 注 |
|
1 |
工作温度 |
-20℃ ~ +55℃ |
|
|
2 |
储存温度 |
-45℃ ~ +70℃ |
|
|
3 |
相对温度 |
≤95%盐雾、油雾和霉菌 |
|
|
4 |
散热方式 |
自然冷却 |
|
|
5 |
大气压力 |
86kPa ~ 106kPa |
|
二、安规特性
|
序号 |
项 目 |
技术要求 |
备 注 |
|
|
1 |
抗电强度 |
输入对输出 |
1500Vac/10mA /1min |
无击穿、无飞弧现象 漏电电流≤10mA |
|
输入对外壳 |
1500Vac/10mA /1min |
|||
|
输出对外壳 |
500Vac/10mA /1min |
|||
|
2 |
绝缘电阻(输入 输出对外壳) |
50MΩ |
500Vdc 湿度 20%-80% 温度 15-35°C |
|
|
5MΩ |
500Vdc 湿度 95% 温 度 40±°C |
|||
三、电气特性
|
输入电压 |
AC187~264V |
||||
|
输出电压 |
24V1 |
24V2 |
+6V/5V1 |
-6V |
+5V2 |
|
输出电流 |
1.5A |
1A |
1A/1.5A |
0.5A |
1A |
|
空载 (VO) |
24±1% |
24±1% |
+6±0.1V +5±0.1V |
-6±0.1V |
5V±0.1V |
|
满载 |
VO±1% |
VO±1% |
VO±0.2V |
VO±0.1V |
VO±0.1V |
|
输出控制 |
总开关控制 |
||||
|
纹波和噪音 |
200mv |
200mv |
100mv |
100mv |
100mV |
|
说明 |
1、24V1、24V2 共地但是单独输出。 2、 ±6V (5V1) 、+5V2、24V1 (24V2) 单独输出且不共地,隔离输出。 3、﹢ 6V 和 5V1 共用一个端子用一个外置开关控制。 4、电量统计一定要准确。 5、接线端子定义与 DUP-121Q-IA02 直流不间断电源相同。 6、外观与 DUP-121Q-IA02 直流不间断电源相同，固定孔、风扇位置、散 热孔外置不变。 |
||||
|
程序控制 |
RS232 串口通信，上传电池电量及供电状态 (通讯协议和第二版相同) | ||||
|
供电时间 |
电池供电时间≥1.5H | ||||
|
充电时间 |
电池充电时间≤8H | ||||
|
重量要求 |
整体重量≤1.3kg | ||||
总功率：
四、充电部分
空载电压：16.6±0.2V 恒定充电电流：2±0.2A
五、电池部分：
采用 18650 电池 12 节，其中 4 个一串，3 串一并，组成电池组。每串电 池初步按 3.5AH*3 串=10.5AH 。足以满足供电两个小时的需求。
六、整体尺寸图
150*170*75
备注：
1 、外壳由两个 U 型对扣组成，底板 U 型的固定位置和原来一样 2 、风扇端子定义什么都不变，以便以后设备的互换
